Puerto de comunicaciones

• RJ11 :Es el puerto especifico del Modem que se une a una roseta telefonica mediante un latiguillo tiene 6 vias aun que solo se usa las 2 centrales.
• RJ45: Se emplea para enlazar un equipo con otro o un equipo a una red a traves de un periferico de comunicaciones (Router).Tiene 8 vias y es un poco mas grande que el RJ11 .

Puertos de audio

• Jack : Transporta señal de audio analogica .El color rosa es para entrada Mono (microfono).El colo azul es para entrada estereo (capturadora de sonido).La verde es para salida estereo (altavoces o auriculares). Si la tarjeta de sonido soporta sistema emvolvente 5.1 dispondra de salida estereo para subwoofer salida estereo para altavoces delantero y salida estereo para altavoces traseros.
• RCA :Un puerto RCA (coaxial) amarillo transporta salida digital de audio ,y la salida analogica se corresponde con los puertos blancos y rojos

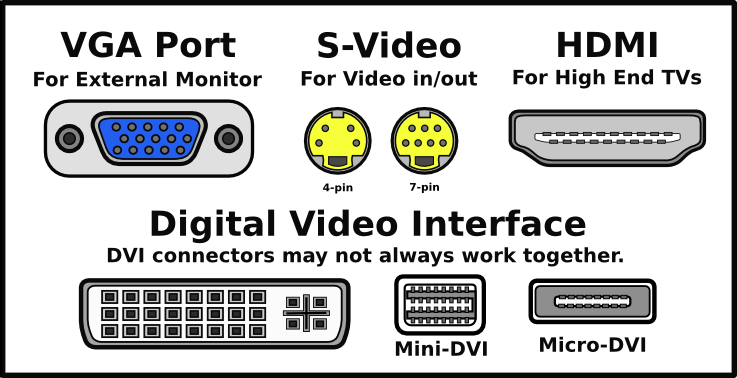

Puertos De Video

• VGA :Proporciona señal de video analogica,tiene 15 pines y es de color azul oscuro,en los portatiles se utiliza para sacar la señal de video hacia un proyector o otro monitor.
• DVI : Proporciona señal de video digital , es de color blanco y su numero de pines depende de las caracteristicas del dispositivo.
• HDMI : Es el interfaz multimedia de alta definicion utilizado tanto como para video y audio,es el sustitudo del euroconector tiene 19 pines y es de color negro y oro.
• RCA : Sirve para llevar señal de video analogica hay 2 tipos: el de video compuesto ( un solo conector amarillo) y el de video pro componente ( 3 puertos que transmiten cada componente de color basica).
• S-VIDEO :Cumple la misma funcion que el RCA,aportando mayor calidad que el RCA amarillo.Hay 2 tipos:El S-VIDEO IN(7pines) y el S-VIDEO OUT(4pines)

Puerto Firewire

Puerto utilizado para comunicaciones de datos en altas velocidades (superiores incluso al USB).Éste es capaz de alimentar dispositivos hasta 25 Voltios. Se usa para dispositivos multimedia,soporta Plug & Play, y mejora los problemas de rotura de puertos USB al realizar conecxiones en caliente.

Conectores y Buses Externos

Puerto serie o Puerto COM: Tiene 9 pines y es macho de color azul claro. Transmite los datos 1 a 1,se utiliza para configurar dispositivos como consolas de comunicación .
Puerto Paralelo o LPT: Es un puerto hembra de color rosa de 25 pines.Transmite un grupo de datos de forma simultanea por varios canales.Se usa para conecsion de impresora o scaner.
Puero USB ``Universal Serial Bus´´:Sirve para conectar perifericos.Su ventaja es que transmite corriente electrica por lo que puede alimentar dispositivos hasta 5 Voltios.Otras ventajas es que puedo conectar y desconectar perifericos sin necesidad de reiniciar el ordenador.Hay varios tipos de puertos usb segun velocidad 2.0 ,3.0;
Segun dimensiones Usb-a,Usb-b,Mini USB y MicroUSB.
