Conectores de extensión

Son conectores adicionales que no representan carcasa sino mas bien una base plastica con un nombre descriptivo serigrafiado al lado y que sirven para conectar componentes externos adicionales como puede ser el usb, com y firewire.

Existe otra conexion de pines conocida como conectores del panel frontal estos conectores reciben conexion de los pulsadores y testigos colocados en la parte frontal de la caja. Estos conectores son:
Botón de encendido, botón de reset si tiene, testigo olem de encendido, testigo olem de disco duro y altavoz interno si tiene.
Su configuracion ha de ser consultada en el manual de la placa base aunque junto al panel incluida una leyenda para conocer jumper que le corresponde a cada controlador.



El jumper es un elemento plastico con un interior metalico cuyo cometido es conectar de forma no definitiva dos pines. Por ejemplo puede ser utilizado para variar el voltaje de la velocidad del procesador.

Conectores IDE/SATA

Para comunicar la placa base con los dispositivos de amacenamiento masivo ,ya sean disco duros ,lectores de CD ROOM DVD o disqueteras.Disponemos de conectores ID o SATA .El puerto IDE o ATA  paralelo era el mas extendido en placas bases ,hasta los ultimos 5 años,el puerto IDE podia tener 34 pines para disquetera y 40 pines para el resto de unidades es decir disco duro ,cd room ,dvd (FloPPy).Velocidad que podia alcanzar un puerto IDE/ATA es de 133 Mhz (MBps) y su ancho de banda es 16(bits).
El conector SATA (ATA Serie) es el actualmente mas utilizado consigue velocidades 50 veces mayores o superiores al conector ID .
Puerto ID:

Puerto SATA:

El conector de corriente

Su nombre especifico es conector ATX de corriente , este nombre hace alusion al fabricante y modelo de la fuente de alimentacion ,tiene 20 pines aunque en la version moderna aparece una extension de 4 pines de 20 da 5v y el de 24 12v.Estos conectores de corriente se pueden ver complementados con tomas de corriente para ventilacion.(Fan)

Conector ATX:

 Conector (Fan):

Conector de ventiladores:

Conector Tarjeta :

Buses de expansión

El bus de expansion se encarga de conectar la parte principal del ordenador con dispositivos adicionales estos dispositivos suelen ser tarjetas de expansion son tambien conocidos como slots de expansion .

Existen tres gamas de buses de expansion:

• La gama ISA fue el primer bus podia ser de 8 bits (XT),16 bitd (AT),32 bits (EISA) y tenian unos 15 cm de longitud

• PCI es la version mejorada de ISA ,tiene 32 bits y 64 bits en su variante para portatiles el PCMCIA.En su variante para tarjeta grafica AGP tiene 32 bits (ANCHO DE BANDA)tiene 66 Mhz(VELOCIDAD)+Multiplicadores (1x..8x) Es de color marron .

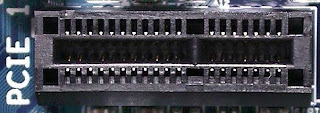

• PCI Express Es la evolucion del slot pci,tiene 133 de velocidad mas multiplicadores (1x4x16) Su uso es comun tanto en sobremesa como portatiles y como la tasa de transferencia puede llegar a ser 5 veces maior que en AGP  es el mas extendido en tarjetas graficas .

    Comparativa de buses :

El pci x es actualmente el bus mas avanzado y tiene 533 Mhz y tiene puerto 64 bits.

Proncipales Microprocesadores

Las dos marcas principales fabricantes de microprocesadores son  AMD y  INTEL .Los Sockets de la placa base son exclusivos para estas marcas.

	AMD Athlon™ 64 X2 Dual-Core Processor		Intel Pentium D Dual-Core Processor
Infraestructura	socket 939	socket AM2	LGA775
Tecnología de procesamiento	90 nanometer, SOI (silicon on insulator)	90 nanometer, SOI (silicon on insulator) 65 nanometer, SOI (silicon on insulator)	65 o 90 nanometer
Numero de transistores	150 a 233 millones	154 a 227 millones	230 millones
Soporte de instrucciones de 64-bit	sí, AMD64 Technology		sí, EM64T
Protección de Virus enriquecida	si		si
Tecnología de bus del sistema	Hyper Transport™ technology hasta 2000MHz, full duplex		Front Side Bus hasta 800 MHz, Half duplex
Controlador de memoria integrada	128-bit + 16-bit ECC unbuffered PC3200, PC 2700, PC 2100, or PC1600	128-bit + 16-bit ECC unbuffered PC2 6400(DDR2-800), PC2 5300(DDR2-667), PC2 4200(DDR2-533), PC2 3200(DDR2-400)	No, dispositivo lógico discreto en la tarjeta madre.
Total de procesos para el ancho de Banda del Sistema	Hyper Transport technology: hasta 8.0 GB/s Memory bandwidth: up to 6.4 GB/s Total: up to 14.4 GB/s	Hyper Transport technology: hasta 8.0 GB/s Memory bandwidth: up to 12.8 GB/s Total: up to 20.8 GB/s	Total: hasta 6.4 GB/s
3D y instrucciones multimedia	3DNow!™ technology, SSE, SSE2, SSE3		SSE, SSE2, SSE3
Chipset soportado	NVIDIA: Nforce Series chipsets ATI: Radeon Xpress Series chipsets VIA: K8 Series chipsets SiS: 75x Series chipsets or greater		Intel: 945/955/975 Series NVIDIA: Nforce Series chipsets
Poder de Diseño Total (TDP)	89W o 110W	35W, 65W o 89W	95W o 130W

Zócalo de memoria

Son ranuras de la placa base donde colocamos los modulos de memoria.Actualmente el formato que se utiliza es el DIMM.Este zócalo tiene 3 variantes :

• DIMM 240 contactos:Para memoria DDR2 ,DDR3.
• DIMM 184 contactos:Para memoria de DDR.
• DIMM168 contactos: Para memoria SDR.

      Los zócalos DIMM compactos se llaman SO-DIMM y se utilizan en dispositivos como ordenadores portatiles , PDA o impresoras. Son la mitad de zócalo DIMM.

     Los zócalos de memoria tienen 2 lenguetas o grapas para atrapar o expulsar el modulo de memoria RAM.

Elena no te vayas!!

Elena no te puedes ir por que nos enseñastes a ser personas ,nos ofrecistes tu confianza y nosotros te dimos la nuestra .Eres la mejor profesora que tuvimos a lo largo de nuestra vida ,fuistes la unica que nos comprendio y que incluso nos aprecio.

Elena no te vayas !!!!

La BIOS

Es una memoria que viene configurada de fabrica con los varoles de la placa base por defecto. Estos varoles ayudan en el arranque del ordenador y pueden ser modificados por el usuario. Para mantener almacenada la informacion en la memoria es necesario que en la placa base haya una fuente de energia permamente .Esta fuente de energia suele ser una pila de boton.
Los fabricantes principales de BIOS son AWARD y AMI

El Chipset

La principal función del chipset es ayudar al microprocesador a controlar los componentes de la placa facilitanto la comunicación entre ellos .El chipset esta formado por dos componentes :

• Puente Norte:Comunica el microprocesador con la memoria RAM,la Tarjeta Grafica y el Puente Sur.Esta muy cerca del micro en la placa y soporta mucha carga de trabajo.Por esta razon suele estar cubierto por un Disipador.

Puente Sur:Controla el resto de los dispositivos comunicandolos con el microprocesador mediante el Puente Norte.

El Socket

Es el lugar de la placa base donde se aloja el microprocesador. Existen muchos diferentes y con distintos números de conecxiones.Para fijar el micro al socket se utiliza una horquilla.Cuando la horquilla esta levantada el socket o zócalo esta abierto.Una vez que colocamos el microprocesador se baja la horquilla y en el zócalo se baja la horquilla y en el zocalo los conectores del micro quedan aprisionados.

Un mismo socket puede alojar diferentes microprocesadores siempre y cuando sean del mismo fabricante.

La Placa Base

Los elementos de la placa base son :

Socket: Zócalo donde se aloja el microprocesador cada socket admite una gama de procesadores.

Chipset: Conjunto que forman los chips puente norte y puente sur. Ayudan al microprocesador a controlar y comunicar los elementos de la placa base .

BIOS: Memoria cuya función es gestionar el arranque del ordenador.

Zócalos de Memoria : Donde se insertan los modulos de memoria RAM.

Ranuras de Expansión: En ellas se insertan tarjetas de todo tipo (Grafica,de RED, de sonido ,de USB)para mejorar las prestaciones del equipo.

Conectores: Los hay de diversos tipos:

Conector de corriente, conector para el disco duro etc.

Pila : Mantiene la información que se aloja en la BIOS .

Bloques funcionales de un ordenador

Unidad de entrada y salida:

La forma, los elementos utilizados para introducir y mostrar la informacion.

Unidad de memoria:

Sus elementos almacenan la informacion en el ordenador.

Unidad de control:

Dirige al resto de las unidades para su correcto funcionamiento.

Unidad aritmetico lógica:


Se encarga de realizar las operaciones necesarias para procesar la informacion.

El conjunto de la unidad aritmetico logica se llama CPU(unidad central de proceso)

Todas las unidades necesitan comunicarse entre si y para eso utilizan Buses.
